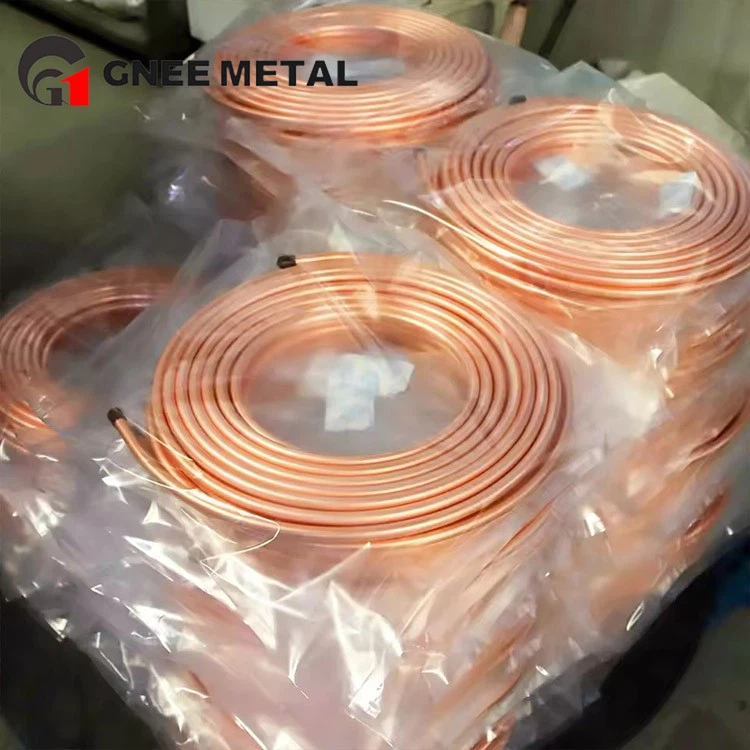

Tubo de aleación de cobre C21000 para intercambiadores de calor soldados
C21000 es una aleación forjada de cobre-zinc que contiene entre un 94 y un 96 % de cobre y el resto de zinc, lo que lo sitúa en la familia de los metales dorados en lugar de en los grupos desoxidados de fósforo o latón de alta-resistencia. Esa distinción es importante cuando se especifica el material para tuberías soldadas de intercambiadores de calor, porque las propiedades que impulsan el procedimiento de soldadura provienen del contenido de cobre y el nivel muy bajo de zinc, no de una adición de desoxidación. Con sólo alrededor del 5 % de zinc, la aleación mantiene la mayor parte del rendimiento térmico y eléctrico del cobre, al tiempo que gana resistencia, una película superficial estable y un mejor comportamiento de mecanizado.
Los tubos de pared gruesa de este grado se seleccionan cuando el tubo debe tener un margen de corrosión, absorber el movimiento térmico o estar preparado para una unión soldada o expandida en una placa tubular. La pared pesada reduce la pérdida de sección en un servicio levemente agresivo y le da al soldador suficiente metal para trabajar cuando el tubo se une a un cabezal o cuando se suelda un trozo a un colector.
Identidad, composición y estándares de grado
Los límites de composición a continuación son los números que un comprador debe verificar con el certificado de la fábrica. También resuelven la cuestión del nombre: con fósforo mantenido en un 0,01 % como máximo, la aleación no puede ser cobre desoxidado con fósforo, y con cobre en un mínimo de 94 % no es un latón de alta-resistencia.
| Elemento | Contenido, % en peso |
|---|---|
| Cobre (Cu) | 94 – 96 |
| Zinc (Zn) | Balance |
| Plomo (Pb) | 0,05 máximo |
| Hierro (Fe) | 0,05 máximo |
| Fósforo (P) | 0,01 máximo |
| Otros elementos, total | 0,10 máximo |
Los productos planos y laminados de este grado se solicitan según ASTM B36/B36M, y la designación de aleación de cobre forjado equivalente aparece en GB/T 5231, donde el latón con 95 % de cobre está escrito H95. Debido a que el material es una aleación con bajo contenido de zinc-, se procesa siguiendo la misma ruta de producción que otras aleaciones de cobre forjado: fundición, trabajo en caliente, laminado en frío o trefilado, y un recocido final hasta el temple ordenado.
Propiedades físicas
| Propiedad | Valor |
|---|---|
| Densidad | 8,86 – 8,94 g/cm3 |
| Punto de fusión | 1049 grados |
| Conductividad eléctrica, recocida. | 80 – 85 % SIGC |
| Conductividad térmica | Por debajo de la del cobre electrolítico de brea resistente y consistente con la conductividad eléctrica anterior. |
Nota sobre datos: las conductividades eléctrica y térmica de una aleación de cobre-zinc disminuyen a medida que se añade zinc. Las cifras cercanas a 391 W/(m·K) pertenecen a cobre de alta-pureza como el C11000, no a una aleación forjada de 95Cu-5Zn, por lo que no se debe utilizar un rango de conductividad térmica citado que abarque ambos valores para el dimensionamiento de la transferencia de calor. Para el servicio de intercambiador, el valor de recocido IACS del 80 – 85 % en la tabla anterior es el punto de referencia confiable, y la conductividad térmica sigue la misma tendencia en relación con el cobre.
Propiedades mecánicas por temperamento
| Condición | Resistencia a la tracción | Fuerza de producción | Alargamiento | Dureza |
|---|---|---|---|---|
| recocido | 220 – 290MPa | 69 – 100MPa | 35 – 45 % | 40 – 60 voltios |
| Trabajado en frío, H01 | 255 – 325 MPa | 200 – 250 MPa | 20 – 30 % | 50 – 70 voltios |
| Trabajado en frío, H04 | 345 – 405MPa | 300 – 350 MPa | 10 – 15 % | 80 – 100 voltios |
La condición recocida es la opción habitual para los tubos que se expandirán hasta formar una placa tubular o se formarán después de la entrega, porque preserva la ductilidad necesaria para esas operaciones. Los templados trabajados en frío se utilizan donde el tubo es un elemento estructural y donde el mayor límite elástico permite una estructura de soporte más ligera, a costa de los márgenes de conformación.
Dimensiones de tubos, formas de productos y aplicaciones
| Forma | Espesor / diámetro | Ancho |
|---|---|---|
| Tubo, pared gruesa | Pared 1 – 20 mm, diámetro exterior 10 – 200 mm | No aplicable |
| Hoja/tira | 0,5 – 10 milímetros | 100 – 600 milímetros |
| Varilla/barra | Diámetro 5 – 50 mm | No aplicable |
| Cable | Diámetro 0,5 – 10 mm | No aplicable |
Las longitudes normalmente se cortan según los requisitos del cliente en lugar de limitarse a una longitud fija, lo que se adapta a las reconstrucciones de intercambiadores donde la longitud del tubo está determinada por la geometría de la carcasa y la cabeza.
Transferencia de calor:Intercambiadores de calor, tuberías de agua de mar, condensadores y enfriadores de procesos que manejan fluidos ligeramente agresivos.
Sistemas eléctricos:Conectores, barras colectoras y componentes semiconductores.
Ingeniería marina:accesorios para barcos, líneas de agua de mar e infraestructura de turbinas eólicas marinas
Componentes mecánicos:válvulas, cojinetes y remaches
Equipo químico:Tanques, bombas y tuberías resistentes a la corrosión.
Consideraciones de fabricación, soldadura y servicio
La aleación se forma, forja y suelda fácilmente en frío y en caliente. Para el trabajo en caliente, se utiliza un rango de temperatura de 730 a 850 grados, prestando atención al agrietamiento de los bordes en la parte superior del rango; El recocido se lleva a cabo entre 540 y 600 grados para restaurar la ductilidad. La soldadura normalmente se realiza mediante el proceso de gas inerte de tungsteno con protección total de gas inerte, y la entrada de calor se controla para evitar el sobrecalentamiento de la región de la unión, lo que engrosaría la estructura y reduciría la tenacidad.
Desde el punto de vista de la corrosión, el bajo contenido de zinc es una ventaja. La descincificación es un riesgo que aumenta con el nivel de zinc en una aleación de cobre-zinc, por lo que un grado de cobre del 95 % está mucho menos expuesto que los latón 60/40 de la misma familia, y el material forma una película protectora en muchos entornos industriales y marinos. El grado todavía tiene límites: el agua de mar fuertemente clorada o de alta velocidad-, los medios que contienen amoníaco-y los condensados ácidos pueden atacarlo, y el tamaño del tubo y la velocidad del flujo deben elegirse de modo que la erosión no sea el mecanismo de control del daño.
El comportamiento de los costos también es relevante. La aleación equilibra una resistencia a la tracción que puede alcanzar 405 MPa en condiciones de trabajo en frío con un alargamiento del 10 al 15 % en el mismo temple, por lo que puede reemplazar aleaciones resistentes a la corrosión más caras en aplicaciones donde el trabajo es moderado, al tiempo que ofrece una mejor resistencia que los grados de cobre puro que de otro modo se seleccionarían por su conductividad.
Preguntas frecuentes
P: ¿Qué aleación es C21000?
C21000 es una aleación forjada de cobre-zinc con 94 – 96 % de cobre y el resto de zinc, conocido como metal dorado. A veces se lo etiqueta erróneamente como cobre desoxidado con fósforo o como latón de alta-resistencia, pero la química descarta ambos: el fósforo está limitado a un máximo de 0,01 % y el cobre a un mínimo de 94 % lo ubica en el extremo inferior-de zinc de la familia del latón.
P: ¿Por qué utilizar tubos de pared gruesa en un intercambiador de calor?
Una pared pesada proporciona un margen de corrosión para que el tubo alcance su vida útil a pesar de la pérdida gradual de la superficie, proporciona suficiente sección para expandirse o soldarse en una placa de tubo y resiste las cargas de flexión impuestas por el movimiento térmico. También permite que el tubo se vuelva a enrollar o soldar durante el mantenimiento sin caer por debajo de la pared mínima.
P: ¿Qué normas cubren los productos C21000?
Los productos planos y laminados se solicitan según ASTM B36/B36M, y la designación de aleación de cobre forjado figura en GB/T 5231 como latón con 95 % de cobre. Los límites de composición aplicados son 94 – 96 % de cobre, 0,05 % de plomo como máximo, 0,05 % de hierro como máximo y 0,01 % de fósforo como máximo.
P: ¿Cómo se deben soldar los tubos C21000?
La soldadura con gas inerte de tungsteno con protección de gas inerte es el proceso normal, con el aporte de calor controlado para evitar la fragilidad en la unión y la zona afectada por el calor. El precalentamiento y el control de temperatura entre pasadas siguen el rango de trabajo en caliente de 730 a 850 grados, y cualquier tubo trabajado en frío generalmente se recoce entre 540 y 600 grados después del conformado.
P: ¿El C21000 es adecuado para servicio de agua de mar?
Su bajo contenido de zinc mantiene el riesgo de descincificación muy por debajo del de los latones con alto contenido de zinc-, por lo que funciona bien en atmósferas marinas e industriales. Cuando el medio de enfriamiento es agua de mar de alta velocidad o contiene cloruros agresivos, el tamaño del tubo, el espesor de la pared y la velocidad del flujo deben revisarse juntos, y un grado de cobre y níquel puede ser la mejor opción.
P: ¿Qué propiedades lo hacen útil para intercambiadores y tareas eléctricas?
El templado recocido proporciona una conductividad eléctrica IACS del 80 – 85 % y una resistencia a la tracción de 220 – 290 MPa; El trabajo en frío aumenta la resistencia a la tracción a 345 – 405 MPa con una dureza de 80 – 100 HV y conserva un alargamiento del 10 – 15 %. Esa combinación soporta tanto los componentes portadores de corriente como los tubos de transferencia de calor sin el costo de una aleación especializada.
