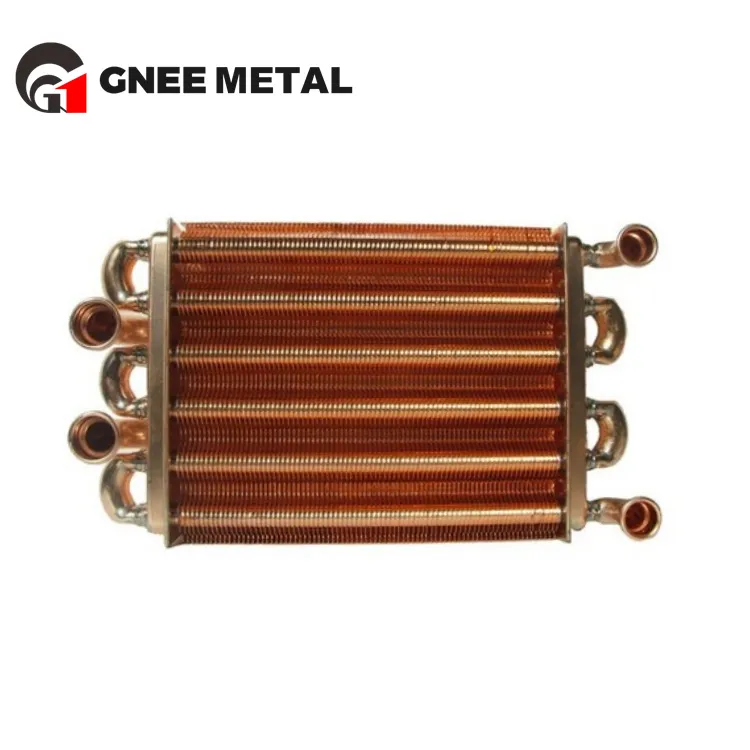

Tubo intercambiador de calor de cobre ASTM B111 C12200
Henan Gnee New Material Co., Ltd. es uno de los fabricantes y proveedores más profesionales de tubos intercambiadores de calor de cobre astm b111 c12200 en China, especializado en ofrecer productos de cobre de alta calidad a precios competitivos. Bienvenido a comprar un tubo intercambiador de calor de cobre astm b111 c12200 con descuento a la venta aquí desde nuestra fábrica. Se aceptan pedidos personalizados.
ASTM B111 C12200
C12200 es una de las aleaciones de cobre más comunes especificadas enASTM B111yASME SB111. Es un cobre desoxidado con fósforo-con un contenido mínimo de cobre del 99,9%. El proceso de desoxidación elimina el oxígeno del material, lo que mejora significativamente su rendimiento durante la soldadura y la soldadura fuerte.
A diferencia del cobre estándar para plomería, el C12200 está diseñado paralaminado del tubo del intercambiador de caloryexpansión del tubo del intercambiador de calor. Proporciona resultados consistentes enevaporador de tubo de carcasaycondensador de tubo en uaplicaciones.
Esta aleación es adecuada para:
Intercambiador de calor HVACsistemas
Caldera intercambiadora de calorunidades
Carro intercambiador de calorradiadores y calentadores
Aire del intercambiador de calorserpentines de enfriamiento
Solicitar precio y plazo de entrega
Condiciones de suministro disponibles
Los tubos intercambiadores de calor de cobre ASTM B111 C12200 están disponibles en múltiples formas para cumplir con los requisitos de los fabricantes de intercambiadores de calor, productores de equipos HVAC y aplicaciones de sistemas de enfriamiento industriales.
| Formulario de suministro | Descripción |
|---|---|

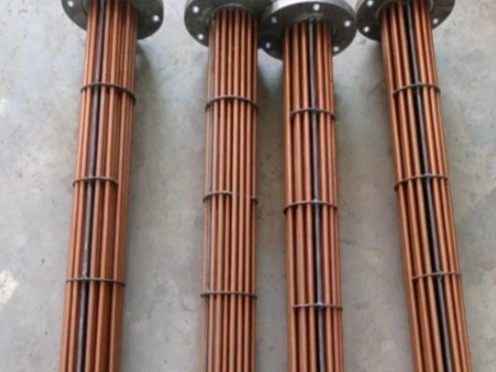

| Tubos rectos | Tubos sin costura suministrados en longitudes fijas con tolerancias dimensionales precisas para la fabricación de intercambiadores de calor. |
| U-Tubos curvados | Tubos curvados en U-de precisión fabricados según los requisitos de longitud de las patas y radio de curvatura especificados por el cliente-. |
| Tubos de bobina | Tubos de cobre de longitud-continua suministrados en forma de bobina para aplicaciones de HVAC, refrigeración y equipos de enfriamiento. |
| Tubos con aletas | Tubos de cobre con superficie externa mejorada para mejorar el rendimiento de transferencia de calor en sistemas-refrigerados por aire. |
Especificaciones del tubo ASTM B111 C12200
| Artículo de especificación | Detalles |
| Grado del material | C12200 (fósforo-cobre desoxidado, cobre DHP) |
| Número UNS | C12200 |
| Estándar | ASTM B111 |
| Tipo de producto | Tubos intercambiadores de calor sin costura |
| Proceso de fabricación | Extruido + Estirado en frío |
| Formularios de suministro | Tubos rectos, tubos curvados en U-, tubos en espiral, tubos con aletas |
| Diámetro exterior (DE) | 6,35 mm – 127 mm (1/4" – 5") |
| Espesor de la pared | 0,50 mm – 5,00 mm |
| Longitud | Hasta 18 metros |
| Temperamento | O60 recocido, H55 estirado ligero |
| Finalizar | Extremos lisos (PE), extremos desbarbados |
| Acabado superficial | Recocido brillante, decapado y limpio, acabado laminado |
| Inspección y pruebas | Prueba de corrientes de Foucault, prueba hidrostática, inspección dimensional |
| Proceso de dar un título | Certificado de prueba de fábrica (MTC), EN 10204 3.1 |
| Embalaje | Cajas de madera, paquetes, embalaje marinero para exportación |
| Elemento | Composición (%) |
| Cobre + Plata (Cu + Ag) | 99,90 mín. |
| Fósforo (P) | 0.015 – 0.040 |
El C12200, también conocido como cobre desoxidado con alto contenido de fósforo residual (cobre DHP), se usa ampliamente para tubos de intercambiadores de calor debido a su excelente resistencia a la corrosión, soldabilidad y conductividad térmica. El contenido controlado de fósforo elimina el oxígeno residual del cobre, lo que reduce el riesgo de fragilización por hidrógeno durante la fabricación y el servicio.
Propiedades mecánicas de los tubos de cobre ASTM B111 C12200
| Propiedad | Recocido (O60) |
| Resistencia a la tracción | Mayor o igual a 220 MPa (32 ksi) |
| Límite elástico (0,5 % de extensión bajo carga) | Mayor o igual a 69 MPa (10 ksi) |
| Alargamiento (50 mm) | Mayor o igual al 45% |
| Dureza | 40–65 HV (típico) |
Propiedades físicas de la tubería de cobre ASTM B111 C12200
| Propiedad | Valor |
| Densidad | 8,94 g/cm³ |
| Conductividad térmica | 330 – 390 W/m·K |
| Conductividad eléctrica | ~85% SIGC |
| Punto de fusión | 1083 grados |
| Coeficiente de expansión térmica | 16,8 × 10⁻⁶ / grado |
Tolerancias dimensionales ASTM B111
Los tubos intercambiadores de calor de cobre ASTM B111 C12200 se fabrican bajo un estricto control dimensional para garantizar un rendimiento confiable en aplicaciones de intercambiadores de calor, condensadores y HVAC.
| Parámetro | Tolerancia |
|---|---|
| Diámetro exterior (DE) | ±0,05 mm a ±0,13 mm (dependiendo del tamaño según ASTM B111) |
| Espesor de la pared | ±10% del espesor de pared nominal |
| Longitud | +6 mm / 0 mm (estándar) o según lo especificado por el cliente |
| Rectitud | Máximo 1,5 mm por 1 metro (requisito típico de ASTM) |
| Ovalidad | No exceder los límites de tolerancia OD |
| Condición de la superficie | Libre de grietas, picaduras y defectos dañinos que afecten el desempeño del servicio. |
Opciones de acabado superficial para tubos de cobre B111 C12200
| Acabado superficial | Descripción | Aplicaciones |
| Recocido brillante (BA) | Superficie limpia y brillante procedente de recocido en atmósfera controlada. | HVAC, refrigeración, intercambiadores de calor limpios |
| Acabado del molino | Estándar como-superficie de cobre producida. | Intercambiadores de calor industriales, servicios generales. |
| Encurtidos y limpios | Superficie libre-de óxido para mejorar la limpieza y la soldadura. | Condensadores, evaporadores, sistemas HVAC. |
| Acabado pulido | Superficie lisa con rugosidad reducida. | Intercambiadores de calor de alta-eficiencia, equipos OEM |
| Recubrimiento protector | Protección antioxidante-temporal durante el almacenamiento y el transporte. | Embalaje de exportación, envío-de larga distancia |
Proceso de fabricación
Aplicaciones: ¿dónde se utiliza el C12200?
Condensadores de superficie para centrales eléctricas
Se utiliza para la condensación de vapor en centrales eléctricas con excelente transferencia de calor y resistencia al agua de mar en sistemas de refrigeración.
Forma común:Tubos rectos/tubos curvos en U-/paquetes de tubos
Acabado superficial:Decapado y limpio/recocido brillante (BA)
Temperamento:Recocido (O60)
Intercambiadores de calor de carcasa y tubos
Ampliamente utilizado para calefacción y refrigeración industrial con rendimiento térmico estable y fácil fabricación.
Forma común:Tubos rectos/tubos curvados en U-
Acabado superficial:Decapado y limpio/acabado de molino
Temperamento:Recocido (O60)
Enfriadores y sistemas de refrigeración HVAC
Aplicado en sistemas de aire acondicionado y agua enfriada con buena formabilidad y alta eficiencia.
Forma común:Tubos en espiral / Tubos rectos
Acabado superficial:Recocido brillante (BA)
Temperamento:Recocido (O60)
Equipos de refrigeración
Utilizado en condensadores y evaporadores con excelente rendimiento de soldadura y eficiencia de transferencia de calor.
Forma común:Tubos en espiral / Tubos rectos de pequeño diámetro
Acabado superficial:Recocido brillante (BA) / Decapado y limpio
Temperamento:Recocido (O60)
Enfriadores de aceite industriales
Utilizado en sistemas de refrigeración hidráulicos y de lubricación con funcionamiento estable y buena resistencia a la corrosión.
Forma común:Tubos rectos/tubos curvados en U-
Acabado superficial:Encurtidos y limpios
Temperamento:Recocido (O60)
Sistemas de recuperación de calor de proceso
Utilizado en sistemas de recuperación de energía con conductividad confiable y larga vida útil.
Forma común:Tubos rectos/tubos curvados en U-
Acabado superficial:Acabado de fábrica/decapado y limpio
Temperamento:Recocido (O60)
Solicitar cotización para mi proyecto
Comparación: C12200 frente a otras aleaciones de tubos de intercambiadores de calor
| Propiedad | C12200 (Cobre DHP) | C44300 (Latón del Almirantazgo) | C68700 (Latón Aluminio) | C70600 (90/10 Cu-Ni) | C71500 (70/30 Cu-Ni) |
| Conductividad térmica | Excelente | Bien | Bien | Medio | Medio |
| Resistencia a la corrosión (agua dulce) | Bien | Bien | Muy bien | Bien | Bien |
| Resistencia a la corrosión (agua de mar) | Limitado | Moderado | Bien | Excelente | Excelente |
| Resistencia a la bioincrustación | Bajo | Medio | Medio | Bien | Excelente |
| Resistencia mecánica | Medio | Medio | Medio-Alto | Alto | Más alto |
| Resistencia a la descincificación | N/A | Moderado | Excelente | N/A | N/A |
| Nivel de costo | Bajo | Bajo-Medio | Medio | Medio | Alto |
| Fabricación (Doblado / Expansión) | Excelente | Bien | Bien | Bien | Moderado |
| Aplicaciones típicas | HVAC, refrigeración, intercambiadores de agua dulce. | Condensadores, refrigeración marina (suave) | Condensadores marinos, desalinización, centrales eléctricas. | Sistemas marinos, enfriadores de agua de mar. | Servicio de agua de mar severo en alta mar |
C12200:Lo mejor para HVAC, refrigeración e intercambiadores de calor de agua dulce que requieren alta eficiencia térmica.
C44300:Opción-rentable para condensadores generales y entornos marinos templados.
C68700:Resistencia mejorada a la corrosión del agua de mar para sistemas de desalinización y refrigeración marina.
C70600:Aleación confiable para servicios de agua de mar para sistemas de enfriamiento marinos y marinos.
C71500:Aleación premium para ambientes severos de agua de mar y costa afuera con máxima resistencia a la corrosión.
Pruebas e inspección de calidad
| Artículo de inspección | Método / Estándar | Descripción |
| Prueba de corrientes de Foucault | ASTM E243 | Pruebas 100 % no-destructivas para detectar defectos en la superficie y el subsuelo |
| Prueba hidrostática | ASTM B111 | Prueba de presión para garantizar un rendimiento-libre de fugas en condiciones de funcionamiento |
| Inspección dimensional | ASTM B111 | Verificación de diámetro exterior, espesor de pared, longitud y rectitud. |
| Inspección de superficie | visuales/manuales | Compruebe si hay grietas, rayones, picaduras y defectos superficiales. |
| Prueba de composición química | Análisis espectrométrico | Garantizar el cumplimiento de los requisitos de materiales C12200 |
| Pruebas mecánicas | Prueba de tracción | Verificar la resistencia a la tracción, el límite elástico y el alargamiento. |
| Prueba de dureza | Vickers / Brinell | Confirmar la dureza del material en estado recocido. |
| Prueba de PMI (opcional) | Identificación positiva de materiales | Garantice la calidad correcta del material para aplicaciones críticas |
Solicitar Certificado de Prueba de Molino (MTC)
Paquete de tubos intercambiadores de calor de cobre
| Etapa de embalaje | Material / Método | Objetivo |
|---|---|---|
| Protección de tubos individuales | Papel VCI antioxidante + tapas de plástico | Previene la humedad, el polvo y los rayones en las superficies internas del intercambiador de calor de tubos de cobre. |
| agrupación | Correas de nailon + espaciadores de madera. | Mantiene los tamaños de tubo intercambiador de calor de cobre con diámetro exterior de 19 mm, 1 pulgada o 5/8 de pulgada organizados y libres de vibraciones-. |
| Barrera de humedad | Envoltura de película gruesa de PE (encogida-por calor) | Bloquea la humedad durante largos viajes por mar hasta tubos intercambiadores de calor de cobre en Alemania o Arabia Saudita. |
| Embalaje exterior | Exportar-cajas de madera contrachapada o cajas de madera con bandas de acero- | Resiste el apilamiento y el manejo brusco. Cada caja está etiquetada con el número de pedido, la aleación (por ejemplo, SB111 C70600) y la cantidad. |
| Documentación | Lista de embalaje + Certificado de prueba de fábrica (MTC) adjunto en el exterior | Apoyo en el despacho de aduanas para socios almacenistas y distribuidores de tubos de intercambiadores de calor de cobre. |
Para pedidos de U-paquetes:El intercambiador de calor de tubos en U y el intercambiador de calor de haz de tubos en U se colocan en plantillas de acero específicas dentro de la caja para evitar la distorsión del radio de curvatura.

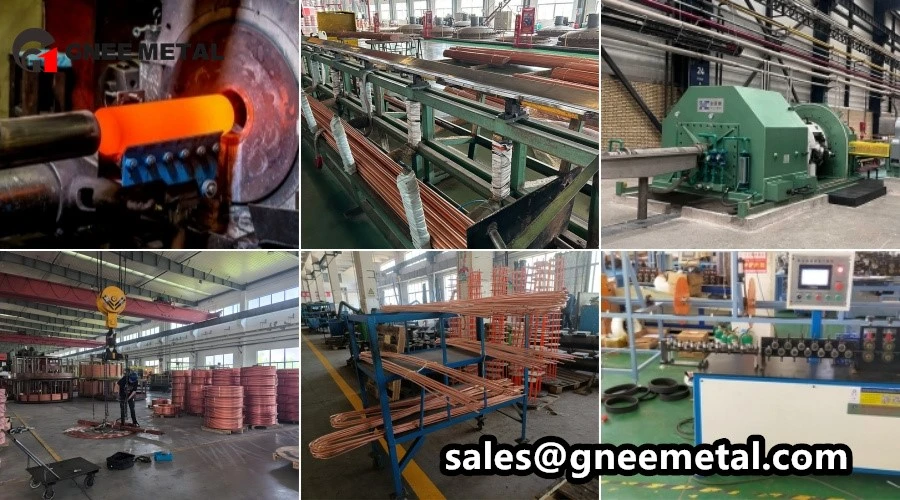

Nuestra fábrica y equipo
| Tipo de equipo | Especificación / Capacidad | Impacto en la calidad |
|---|---|---|
| Línea de colada continua horizontal | capacidad de 10 toneladas | Produce tubos homogéneos de aleación de cobre para palanquillas de intercambiadores de calor con porosidad cero. |
| Molino perforador de tres-rodillos | Hasta 60 mm de diámetro exterior | Control preciso del espesor de pared para espesores de pared de tubos de intercambiadores de calor tan bajos como 0,5 mm. |
| Banco de dibujo en frío | 5 sorteos en secuencia | Logra tolerancias estrictas en la longitud y el diámetro del tubo del intercambiador de calor de cobre. |
| Línea de enderezamiento y corte | CNC servo-controlado | Corte sin rebabas-para tubos intercambiadores de calor de cobre de 3/4 de pulgada y 1 pulgada para obtener longitudes exactas del proyecto. |
| U-Máquina dobladora | Tipo de mandril CNC | Produce un condensador de tubo en U y un intercambiador de calor de haz de tubo en U sin torceduras ni ovalaciones. |
| Probador de corrientes de Foucault | END (pruebas no-destructivas) | Inspección del 100% del tubo C70600 y del tubo C71500 para detectar poros o grietas según las normas ASTM B111 pdf. |
| Probador hidrostático | Hasta 200 bares | Valida la expansión del tubo del intercambiador de calor y la integridad del rodamiento del tubo. |
| Espectrómetro | Emisión óptica (OES) | Confirma la composición química de los grados ASME SB111, EN 12451 y JIS H3300 en cada lote. |
Nuestras certificaciones y cumplimiento:
Trazabilidad completa ASTM B111 pdf y ASME SB111 pdf.
Sistema de gestión de calidad ISO 9001:2015.
Se acepta inspección de terceros-: SGS, BV, Lloyds o TUV.
Informes de pruebas de esperanza de vida de los tubos de intercambiadores de calor de cobre disponibles a pedido.
Obtenga cotización rápida y plan de logística
Preguntas frecuentes
¿Para qué se utiliza la norma ASTM B111 C12200?
Se utiliza para intercambiadores de calor y tubos de condensadores en HVAC, refrigeración, plantas de energía y sistemas de enfriamiento industriales donde se requiere una alta conductividad térmica.
¿El C12200 es adecuado para servicio de agua de mar?
No. C12200 está diseñado principalmente para agua dulce y entornos no-agresivos. Para aplicaciones de agua de mar, se recomiendan aleaciones de cobre-níquel como C70600 o C71500.
¿Cuál es la ventaja de los tubos de cobre C12200?
C12200 ofrece una conductividad térmica muy alta, una excelente formabilidad y un bajo costo de fabricación, lo que lo hace ideal para sistemas eficientes de transferencia de calor.
¿Qué formas de tubo se pueden suministrar?
Se puede suministrar en tubos rectos, tubos curvados en U-, tubos en espiral y tubos con aletas, según los requisitos de diseño del intercambiador de calor.
¿Se pueden doblar o expandir los tubos ASTM B111 C12200?
Sí. En estado recocido, C12200 tiene una ductilidad excelente y es adecuado para doblar, doblar en U, abocardar y expandir placas tubulares.
¿Qué acabados superficiales están disponibles?
Los acabados comunes incluyen recocido brillante (BA), decapado y limpio, acabado laminado y revestimiento protector para almacenamiento y transporte.
¿Qué pruebas se realizan antes del parto?
Cada tubo se puede probar mediante pruebas de corrientes parásitas (ASTM E243), pruebas de presión hidrostática e inspección dimensional.
¿Qué certificaciones están disponibles?
El Certificado de prueba de fábrica (MTC) es estándar y la certificación EN 10204 3.1 se puede proporcionar previa solicitud.
¿Cuál es la condición típica de suministro?
Los tubos generalmente se suministran recocidos (O60) para garantizar la máxima formabilidad para la fabricación y la instalación.
¿Qué industrias utilizan tubos ASTM B111 C12200?
Se utilizan ampliamente en sistemas HVAC, condensadores, evaporadores, intercambiadores de calor de centrales eléctricas y equipos de refrigeración industrial.
