¿Qué es el níquel-cobre C70600 (90/10)?
C70600 (C706)es una aleación forjada de cobre-níquel que contiene10% níquelcon importantes adiciones de hierro y manganeso. Estas adiciones son necesarias para mantener una buena resistencia a la corrosión, especialmente enambientes marinos de agua salada.
Las principales aleaciones de cobre-níquel elegidas para el servicio de agua de mar contienen10% o 30% de níquel. C70600 (90/10) es la opción más rentable-con una excelente resistencia a la corrosión.
¿Cuáles son los estándares equivalentes para C70600?
| Estándar | Equivalente |
|---|---|
| ASTM | B151, B122, B111, B466, B467, B608, B171, B432, B552 |
| ASME | SB111, SB466, SB467, SB171 |
| ESTRUENDO | 2.0872, 17664 (CuNi10Fe1Mn), 86019 WL2.1972 (CuNi10Fe1.6Mn) |
| JIS H3300 | C7060T |
| KS D5301 | C7060T |
| BS 2871 (Parte 2) | CN102 |
| EN 12449 | CW352H |
| EEMUA 144 | 7060X |
| MIL-T-16420K | 706 |
| AS1752 | C70600 |
¿Cuál es la composición química del C70600?
| Elemento | Mín./Máx. (%) | nominales (%) |
|---|---|---|
| Cobre (Cu) | Restante | 88.60 |
| Níquel (Ni) | 9.0 – 11.0 | 10.00 |
| Hierro (Fe) | 1.0 – 1.8 | 1.40 |
| Manganeso (Mn) | Menor o igual a 1,0 | – |
| Plomo (Pb) | Menor o igual a 0,05 | – |
| Zinc (Zn) | Menor o igual a 1,0 | – |
¿Cuáles son las propiedades mecánicas del tubo C70600?
| Temperamento | Resistencia a la tracción (ksi) | Límite elástico (ksi) | Alargamiento (%) | Dureza (30T) |
|---|---|---|---|---|
| OS025 (recocido) | 80 | 16 | 42 | 26 |
| H55 (Dibujado con luz) | 60 | 57 | 10 | 70 |
El tubo recocido (OS025) C70600 ofrece un alargamiento del 42%, ideal para doblar y expandir en láminas de tubos. El templado H55 ofrece mayor resistencia para tramos de tubería recta.
¿Cuáles son las propiedades físicas del C70600?
| Propiedad | Consuetudinario de EE. UU. | Métrico |
|---|---|---|
| Densidad | 0,323 libras/pulg³(a 68 grados F) | 8,94 g/cm³(a 20 grados) |
| Punto de fusión – Líquido | 2100 grados F | 1149 grados |
| Punto de fusión – Solidus | 2010 grados F | 1099 grados |
| Conductividad térmica | 26,0 Btu·ft/(hr·ft²· grados F) (a 68 grados F) | 45,0 W/m·K (a 20 grados) |
| Conductividad eléctrica | 9% IACS (a 68 grados F) | 0,053 MS/cm (a 20 grados) |
| Módulo de elasticidad (tensión) | 18.000 ksi | 124.000MPa |
| Módulo de rigidez | 6.800 ksi | 46.880MPa |
| Coeficiente de expansión térmica | 9,5 x 10⁻⁶ / grado F (68-572 grados F) | 17,1 x 10⁻⁶ / grado (20-300 grados) |
| Capacidad calorífica específica | 0,09 Btu/lb/grado F (a 68 grados F) | 377,1 J/kg·K (a 293 K) |
| Peso específico | 8.94 | 8.94 |
¿Cuáles son las propiedades de fabricación del C70600?
| Técnica de unión | Idoneidad |
|---|---|
| Soldadura | Excelente |
| Soldadura | Excelente |
| Soldadura a tope | Excelente |
| Soldadura por arco protegido con gas | Excelente |
| Soldadura por puntos | Bien |
| Soldadura de costura | Bien |
| Soldadura por arco de metal recubierto | Bien |
| Soldadura con oxiacetileno | Justo |
| Calificación de maquinabilidad | 20 |
| Capacidad de trabajo en frío | Bien |
| Capacidad de conformado en caliente | Bien |
¿Cuáles son los usos típicos de C70600 (90/10)?
| Industria | Aplicaciones |
|---|---|
| Automotor | Tubo de dirección asistida, líneas de freno |
| Industrial | Placas de condensador, tubos de intercambiadores de calor, tubos de evaporadores, cuerpos de válvulas, recipientes a presión, puntas de sopletes de soldadura, impulsores de bombas, casquillos |
| Marina | Cascos de embarcaciones, placas tubulares para servicios de agua salada, accesorios para tuberías de agua salada, sistemas de tuberías de agua salada, manguitos de hélices, mangueras de agua, deflectores, envoltura de pilotes |
| Plomería | Bridas |
| Consumidor | Bases de lámpara de tornillo |
Algunos de los usos principales del C70600 incluyenaccesorios de cobre y níquel (accesorios de CuNi)así comoCondensadores y carcasas de intercambiadores..

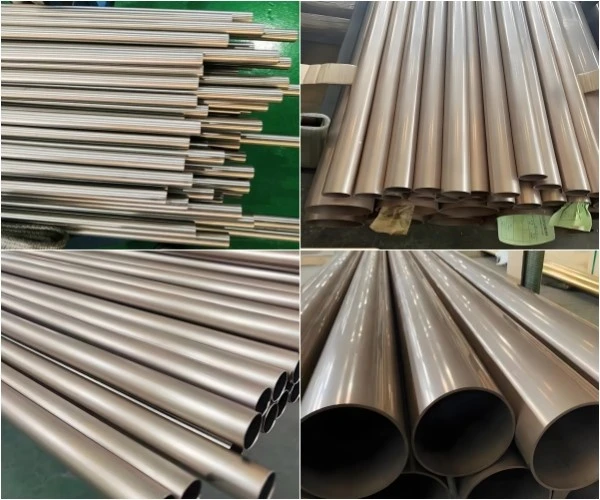

¿Qué formas y tamaños de productos están disponibles para C70600?
| Forma | Rango de tamaño |
|---|---|
| Barra sólida | 1/4" – 12" de diámetro |
| Lámina | Hasta 6" de espesor |
| Tubo | Tubo del condensador según ASTM B111 |
| Hoja | Varios espesores |
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre cobre níquel C70600 (90/10) y C71500 (70/30)?
A: C70600 (90/10)contiene un 10 % de níquel y es más rentable-para el servicio general de agua de mar.C71500 (70/30)Contiene un 30% de níquel, lo que ofrece mayor resistencia y mejor resistencia a la erosión a velocidades de agua más altas.
P2: ¿Cuál es el equivalente JIS al tubo ASTM B111 C70600?
R: El equivalente JIS aASTM B111 C70600esC7060Tsegún JIS H3300.
P3: ¿Se puede utilizar cobre níquel 90/10 C70600 para líneas de frenos de automóviles?
R: Sí,C70600se utiliza para tubos de dirección asistida de automóviles y líneas de freno debido a su resistencia a la corrosión y formabilidad.
P4: ¿Cuál es la clasificación de maquinabilidad del C70600?
A: C70600tiene un índice de maquinabilidad de20(UNS C36000 libre-corte de latón=100).
P5: ¿Cuál es la conductividad térmica del cobre níquel 90/10 C70600?
A: C70600tiene una conductividad térmica de26,0 Btu·pie/(h·pie²· grado F)o45.0 W/m·Ka 68 grados F.
P6: ¿El C70600 es adecuado para sistemas de tuberías de agua salada?
R: Sí,C70600Se usa ampliamente para accesorios de tuberías de agua salada y sistemas de tuberías de agua salada debido a su excelente resistencia a la corrosión.
P7: ¿Cuál es la densidad del cobre níquel 90/10 C70600?
A: C70600tiene una densidad de0,323 libras/pulg³(8,94 g/cm³).
P8: ¿Cuál es el punto de fusión del C70600?
A: C70600tiene un punto de fusión líquido de 2100 grados F (1149 grados) y un punto sólido de 2010 grados F (1099 grados).
P9: ¿Cuáles son las especificaciones estándar para el tubo de condensador C70600?
A: tubo condensador c70600está cubierto porASME SB111, ASTM B111, ASTM B552, MIL-T-15005, ySAE J463/J461.
P10: ¿Se puede soldar cobre níquel C70600 90/10?
R: Sí,C70600Se puede soldar mediante soldadura por arco con protección de gas (excelente), soldadura por arco de metal revestido (buena) y soldadura a tope (excelente).
P11: ¿Cuál es la conductividad eléctrica del C70600?
A: C70600tiene una conductividad eléctrica de9% SIGCa 68 grados F.
P12: ¿Cuál es la diferencia entre C70600 y C7060T?
A: C70600es la designación ASTM/UNS.C7060Tes la designación JIS/KS para la misma aleación de cobre y níquel 90/10.
P13: ¿Se utiliza C70600 para camisas de hélice?
R: Sí,C70600Se utiliza para manguitos de hélices en aplicaciones marinas debido a su resistencia a la corrosión y solidez.
P14: ¿Cuál es el límite elástico del tubo recocido C70600?
A: Recocido (OS025)tubo C70600tiene un límite elástico de aproximadamente16 ksi (110 MPa).
P15: ¿Qué metal de aportación se recomienda para soldar C70600?
R: Para soldarC70600, usarAWS A5.7 ERCuNimetal de aportación.
Inspección de calidad para C70600
GNEE inspeccionaC70600a través de un proceso de 5 pasos:
Verificación química– El espectrómetro comprueba Cu, Ni, Fe, Mn según ASTM
Pruebas mecánicas– Tracción, fluencia, elongación, aplanamiento (tubo), expansión (tubo)
Pruebas no-destructivas– Corrientes parásitas (ASTM E243) para tubo; hidrostático para tubería
Control dimensional y visual– OD, ID, pared, longitud, superficie, extremos
Documentación– Informe de prueba de fábrica (MTR) con trazabilidad del número de calor
Embalaje para tubo C70600
tubo C70600está empaquetado para exportación:
Termina:Tapas de plástico en ambos extremos.
Protección:Papel VCI o aceite antióxido-
Agrupación:Paquetes hexagonales con flejes de acero.
Envoltura:Película tejida de polipropileno o PE
Embalaje:Cajas o paletas de madera (cumple con la NIMF-15)
Etiquetado:Aleación, estándar, dimensiones, número de calor, número de pedido
Equipo de fábrica
GNEE fabricatubo C70600usando:
| Equipo | Objetivo |
|---|---|
| Horno de inducción (30T) | Fusión y aleación |
| Rueda horizontal | Producir palanquillas huecas |
| Prensa de extrusión (2500T) | Formar carcasas de tubos |
| banco de dibujo en frio | Trefilado de tubos de precisión |
| Horno de recocido brillante | Tratamiento térmico (sin incrustaciones) |
| Probadores hidrostáticos y de corrientes parásitas | 100% END |
| Máquina de prueba universal | Propiedades mecánicas |
